ट्रक कॅमेरा सिस्टमसाठी 4CH AHD 720P/CVBS वाहन व्हिडिओ स्प्लिटर

उत्पादन फायदे

1. चार वाहन कॅमेऱ्यांसाठी एक कंट्रोल युनिट

एका कॉम्पॅक्ट व्हिडिओ कंट्रोल युनिटद्वारे चार कॅमेरा चॅनेल कनेक्ट करा. हे मल्टी-कॅमेरा वाहन प्रणालीचे वायरिंग आणि सिग्नल व्यवस्थापन सुलभ करते.

2. AHD + CVBS कॅमेरा सुसंगतता

ते समर्थन देऊ शकते AHD 720P/CVBS. हे युनिट वेगवेगळ्या पिढ्यांचे वाहन कॅमेरे वापरून प्रकल्पांसाठी योग्य बनवते.

3. ट्रिगर-आधारित पूर्ण स्क्रीन स्विचिंग

प्रत्येक कॅमेरा स्वतंत्र ट्रिगर इनपुट असू शकतो. जेव्हा ट्रिगर सिग्नल सक्रिय केला जातो, तेव्हा संबंधित कॅमेरा पूर्ण-स्क्रीन मोडमध्ये डिस्प्ले आपोआप ताब्यात घेऊ शकतो. हे अशा अनुप्रयोगांसाठी उपयुक्त आहे: उलट कॅमेरा सक्रिय करणे, साइड कॅमेरा मॉनिटरिंग, फ्रंट कॅमेरा सक्रिय करणे आणि वाहनाचा दरवाजा किंवा वळण-संबंधित कॅमेरा स्विचिंग.

4. लवचिक मल्टी-व्ह्यू डिस्प्ले

जेव्हा दोन किंवा तीन कॅमेरे जोडलेले असतात, तेव्हा सिस्टम आपोआप संबंधित 2-स्प्लिट किंवा 3-स्प्लिट डिस्प्ले मोडवर स्विच करू शकते. हे मुख्य नियंत्रण युनिट न बदलता भिन्न कॅमेरा कॉन्फिगरेशन तयार करण्याचा एक व्यावहारिक मार्ग प्रदान करते.

5. स्वतंत्र मिरर प्रतिमा सेटिंग

प्रत्येक कॅमेरा चॅनेल सामान्य प्रतिमा किंवा मिरर प्रतिमा म्हणून स्वतंत्रपणे कॉन्फिगर केले जाऊ शकते, भिन्न कॅमेरा पोझिशन त्यांच्या योग्य दृश्य अभिमुखतेचा वापर करण्यास अनुमती देते.

उत्पादन पॅरामीटर्स

उत्पादन प्रकार: 4CH AHD वाहन व्हिडिओ मल्टीप्लेक्सर

कॅमेरा इनपुट: 4CH  AHD 1080P / AHD 720P / CVBS

व्हिडिओ आउटपुट रिझोल्यूशन: AHD 720P / CVBS

कॅमेरा चॅनेल: 4CH

डिस्प्ले मोड: पूर्ण स्क्रीन / 2-स्प्लिट / 3-स्प्लिट / कनेक्ट केलेल्या कॅमेऱ्यांनुसार मल्टी-व्ह्यू

कॅमेरा ट्रिगर: प्रत्येक चॅनेलसाठी वैयक्तिक ट्रिगर

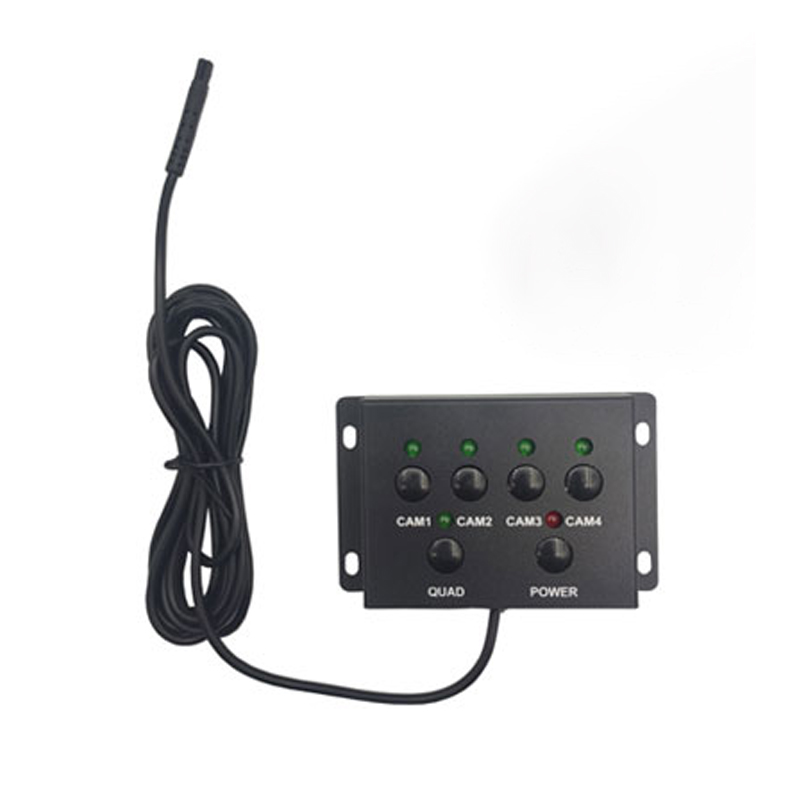

कॅमेरा निवड: ट्रिगर वायर / मॅन्युअल निवड

ट्रिगर डिस्प्ले: स्वयंचलित फुल-स्क्रीन डिस्प्ले

प्रदर्शित प्राधान्य: CAM1 / CAM2 / CAM3 / CAM4

ट्रिगर रिटर्न विलंब: अंदाजे. 2 सेकंद

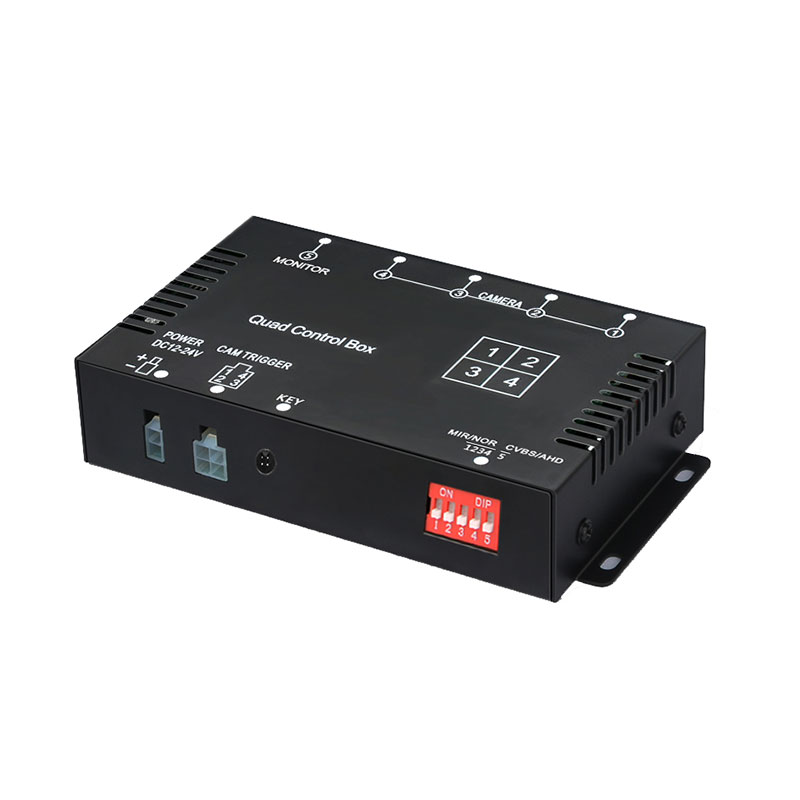

प्रतिमा सेटिंग: सामान्य / मिरर, प्रत्येक चॅनेलसाठी स्वतंत्रपणे समायोज्य

ऑडिओ: 720P / CVBS ऑडिओ आउटपुट समर्थित

पॉवर आउटपुट: कॅमेरे आणि एलसीडीसाठी 12V पॉवर आउटपुट

कार्यरत व्होल्टेज: DC 9V–32V

संरक्षण: उच्च व्होल्टेज / कमी व्होल्टेज / ओव्हरलोड संरक्षण

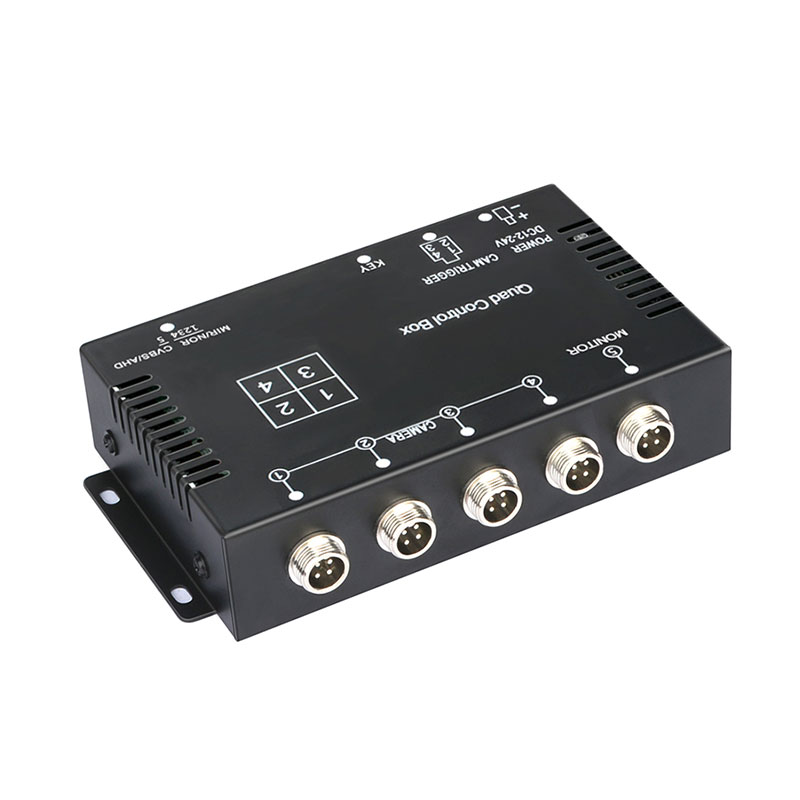

व्हिडिओ आउटपुट कनेक्टर: RCA / 4P एव्हिएशन

व्हिडिओ सिस्टम: PAL / NTSC

परिमाण: 155 × 87 × 32 मिमी

टिपिकल कॅमेरा कॉन्फिगरेशन

4-चॅनेल आर्किटेक्चर विविध व्यावसायिक वाहन लेआउटसाठी वापरले जाऊ शकते.

• ट्रक / ट्रेलर

समोरचा कॅमेरा + मागील कॅमेरा + डाव्या बाजूचा कॅमेरा + उजव्या बाजूचा कॅमेरा

• बस

फ्रंट कॅमेरा + रिअर कॅमेरा + डोअर/साइड कॅमेरा + अतिरिक्त कॅमेरा

• RV / Motorhome

मागील कॅमेरा + डाव्या बाजूचा कॅमेरा + उजव्या बाजूचा कॅमेरा + समोरचा कॅमेरा

• विशेष वाहन

फ्रंट मॉनिटरिंग + रिअर मॉनिटरिंग + वर्किंग एरिया कॅमेरा + साइड कॅमेरा

वास्तविक कॅमेरा कॉन्फिगरेशन वाहनाच्या शरीराच्या आणि निरीक्षणाच्या आवश्यकतांनुसार समायोजित केले जाऊ शकते.

ट्रिगर आणि डिस्प्ले नियंत्रण

ट्रिगर फंक्शन हे या वाहन व्हिडिओ मल्टिप्लेक्सरच्या प्रमुख वैशिष्ट्यांपैकी एक आहे. चार कॅमेरा चॅनेलपैकी प्रत्येक स्वतंत्रपणे ट्रिगर केले जाऊ शकते. ट्रिगर सिग्नल प्राप्त झाल्यावर, प्रीसेट कॅमेरा प्राधान्यानुसार संबंधित कॅमेरा आपोआप पूर्ण-स्क्रीन डिस्प्लेमध्ये बदलतो. ट्रिगर सिग्नल रद्द केल्यानंतर, मागील डिस्प्ले स्थितीवर परत येण्यापूर्वी प्रतिमा अंदाजे 2 सेकंदांसाठी प्रदर्शित राहते. सामान्य मल्टी-कॅमेरा डिस्प्ले तात्पुरते ओव्हरराइड करण्यासाठी ड्रायव्हरला महत्त्वाच्या कॅमेरा व्ह्यूची आवश्यकता असते तेव्हा या प्रकारचे ट्रिगर नियंत्रण विशेषतः उपयुक्त असते.

कॅमेरे थेट कनेक्ट करण्याऐवजी व्हिडिओ मल्टीप्लेक्सर का वापरावे?

मल्टी-कॅमेरा वाहन प्रणालीसाठी, मुख्य आव्हान फक्त कॅमेऱ्यांची संख्या नाही. कोणता कॅमेरा आणि कधी प्रदर्शित करायचा हे व्यवस्थापित करणे देखील सिस्टमला आवश्यक आहे.

4CH AHD व्हेईकल व्हिडिओ मल्टीप्लेक्सर चार कॅमेरे आणि हँडलसाठी केंद्रीकृत कनेक्शन पॉइंट प्रदान करते:

• कॅमेरा इनपुट → सिग्नल प्रोसेसिंग → ट्रिगर कंट्रोल → डिस्प्ले स्विचिंग → मॉनिटर आउटपुट

हे वाहन उत्पादक, इंस्टॉलर आणि फ्लीट सोल्यूशन प्रदात्यांना अधिक व्यवस्थित मल्टी-कॅमेरा वाहन पाळत ठेवणे प्रणाली तयार करण्यास अनुमती देते.

वारंवार विचारले जाणारे प्रश्न

Q1: कंट्रोल बॉक्स किती कॅमेऱ्यांना सपोर्ट करू शकतो?

हे 4 कॅमेरा इनपुटला समर्थन देते.

Q2: हे AHD1080P कॅमेऱ्यांना सपोर्ट करते का?

होय. हे AHD 1080P, AHD 720P आणि CVBS कॅमेरा इनपुटला समर्थन देते.

Q3: प्रत्येक कॅमेरा स्वतंत्रपणे ट्रिगर केला जाऊ शकतो?

होय. प्रत्येक कॅमेरा चॅनेल स्वतंत्रपणे ट्रिगर केले जाऊ शकते आणि स्वयंचलितपणे पूर्ण स्क्रीनमध्ये प्रदर्शित केले जाऊ शकते.

Q4: मी मॅन्युअली कॅमेरा निवडू शकतो का?

होय. चार कॅमेरा चॅनेलपैकी कोणतेही मॅन्युअली निवडले जाऊ शकतात.

Q5: कॅमेरे वेगवेगळ्या मिरर सेटिंग्ज वापरू शकतात?

होय. प्रत्येक चॅनेलसाठी सामान्य/मिरर प्रतिमा स्वतंत्रपणे कॉन्फिगर केली जाऊ शकते.

Q6: ट्रिगर सिग्नल गायब झाल्यानंतर काय होते?

ट्रिगर रद्द केल्यानंतर, निवडलेली प्रतिमा अंदाजे 2 सेकंद राहते आणि नंतर मागील प्रदर्शन स्थितीत परत येते.

Q7: ते 24V ट्रकसह कार्य करू शकते?

होय. कार्यरत व्होल्टेज 9V–32V आहे, ज्यामध्ये सामान्य 12V आणि 24V वाहन अनुप्रयोग समाविष्ट आहेत.

Q8: हे व्हिडिओ रेकॉर्ड करते का?

नाही. ही आवृत्ती व्हिडिओ मल्टीप्लेक्सर/कंट्रोल बॉक्स आहे, डीव्हीआर नाही. हे व्हिडिओ स्विचिंग आणि प्रदर्शन व्यवस्थापनासाठी डिझाइन केलेले आहे.
